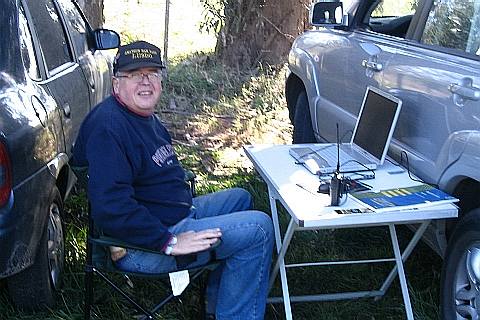

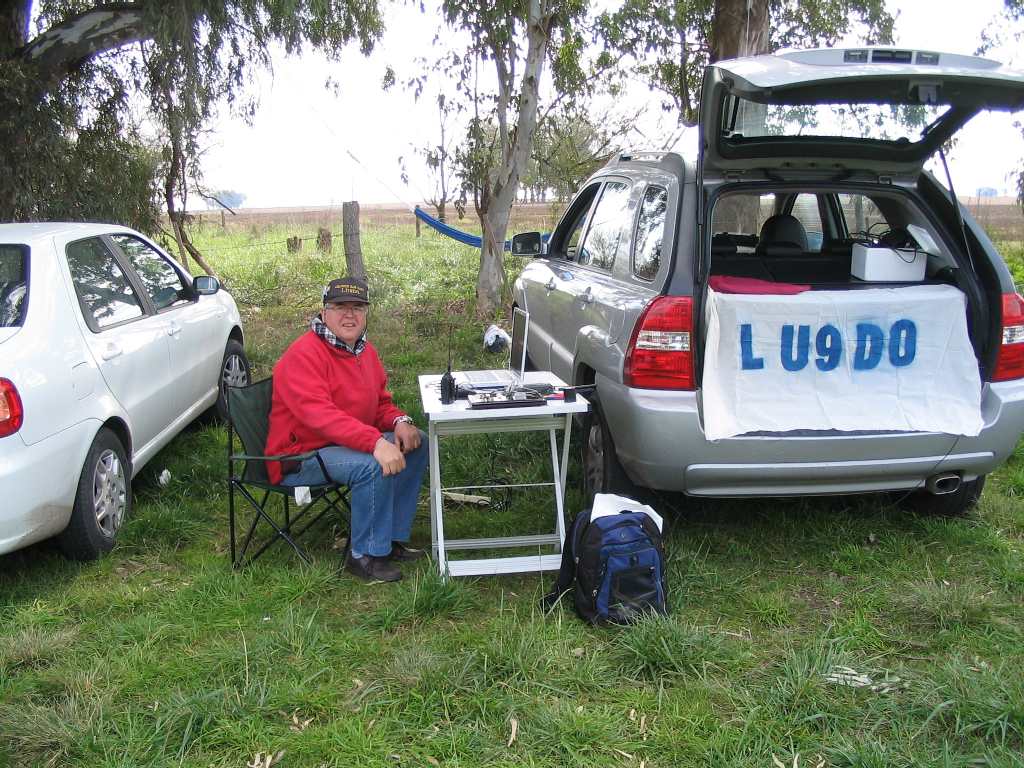

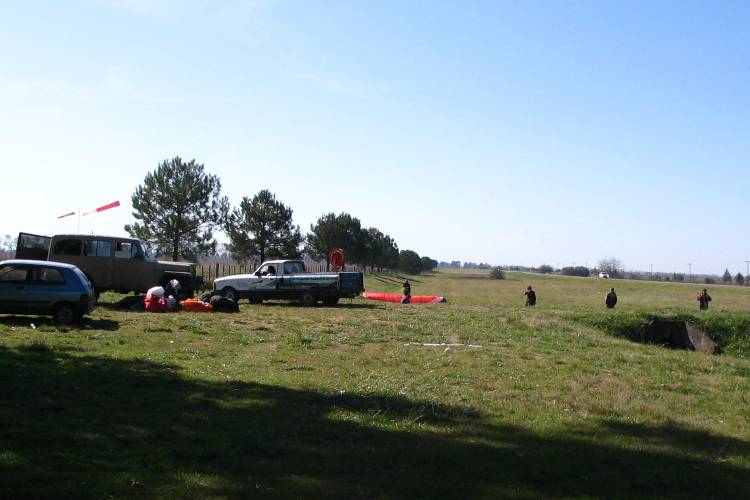

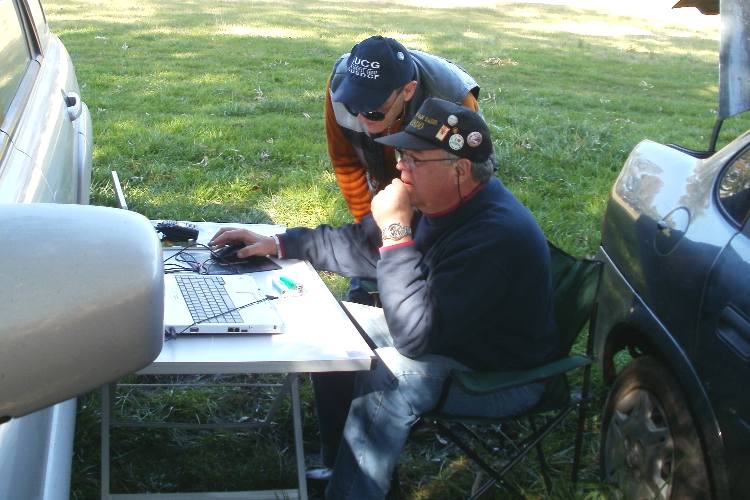

Con la previsión de buenas condiciones meteorológicas, de decidió hacer vuelos en la fecha citada, se organizó el operativo durante la mañana y alrededor de las 14 hs empezaron las pruebas. Aqui está Juan Carlos, LU9DO, con la estación de monitoreo en sitio.

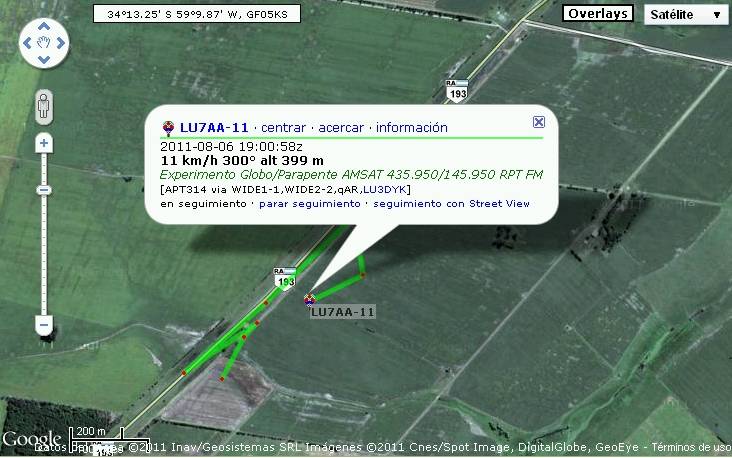

Monitoreo por LU9DO desde la zona de operaciones

Más gráficos. Haga click sobre las imágenes para agrandarlas o bajarlas.



Video:
Lo invitamos a bajar y ver este video (7 min, 56 MB)

El mismo en su mayor parte fue tomado por una pequeña cámara adosada al casco del piloto.

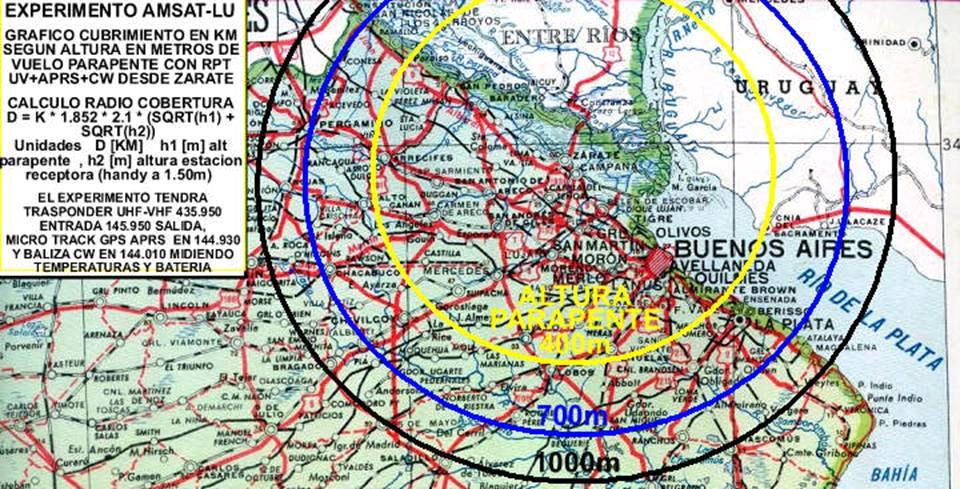

Dado las bajas potencias empleadas, se espera que en el límite de la cobertura, en el caso de antenas bajas, se reciban señales de menos de 0,5 uV. En el caso de una estación con antena muy alta, como los nodos APRS Amsat Constituyentes y Barolo, reciban señales del orden de los 4 uV. Se aprecia que las mismas son débiles, por lo tanto se recomienda el uso de antenas con ganancia, y si fuera posible alguna direccional tipo Yagi-Uda o tipo "ioio" como las que empleamos normalmente en contactos satelitales, por ejemplo vía el satélite AO-51.


Frecuencias, Modos y Horarios Previstos para el Experimento Parapente:

De acuerdo a las condiciones meteorológicas, se estima que el primer vuelo se realizará después de las 12:30 hs del Sábado 6 de Agosto y distintos vuelos podrían realizarse hasta las 16:30 del mismo día.

144.930, AFSK, Bell 202, Packet 1200, FM: Frecuencia del tracker en APRS.

435.950 FM: entrada al transponder y 145.950 FM: salida del transponder.

144.010 FM o SSB: baliza de telemetría en CW midiendo tensiones y temperatura de baterías

145.700, FM: frecuencia de enlace en VHF

7.090 +/- 10 KHz, LSB: Frecuencia en enlace en HF

Notificaremos aquí y los diversos medios indicados abajo, cualquier cambio a medida que ocurra.


Pedido de ayuda. Se agradecerá:

1. Transmitir breves anuncios de esto en todas las repetidoras al alcance.

2. Reportar, especialmente para las repetidoras de la zona norte del GBA, cuales están realmente en funcionamiento y podrían usarse para colaborar con este operativo. Se agradecerán reportes con localidad, frecuencia, altura de antena y todo dato que cada uno considere util, con un mail a la dirección:
  parapente@amsat.org.ar.





Preparación del proyecto, materiales y equipos a emplearse en estos experimentos:

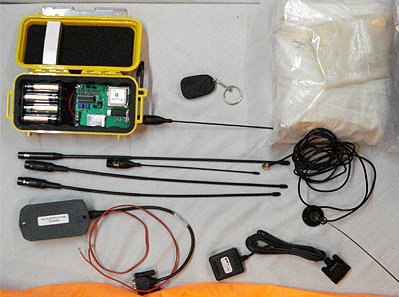

Transmisores y módulos GPS engine, aportados por Ignacio, LU1ESY.

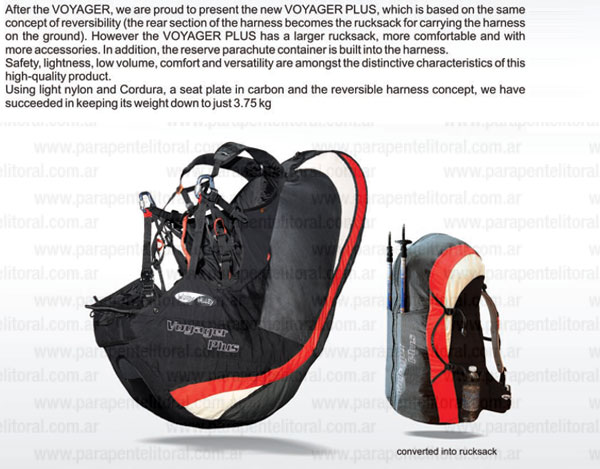

	Para el vuelo del parapente, se debe integrar todo en una pequeña caja que queda dentro de la mochila (Rücksack) del parapente. Al integrar el conjunto, no es posible poner los transmisores en forma independiente, sino que hay que sumar al menos dos de ellos en muy baja potencia, y amplificar la suma en forma lineal, por más que cada componente sea de FM. ( 68 KB)

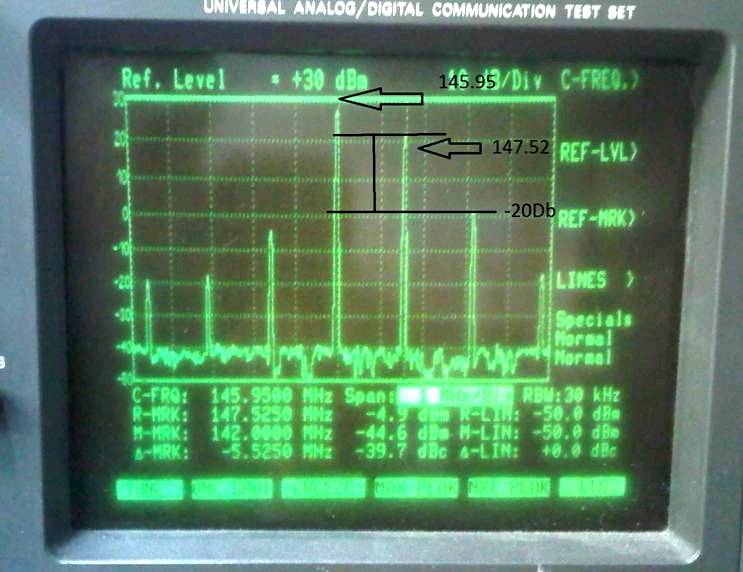

	Ello no es tan facil, y se está empleando el mismo módulo previsto para el el Experimento Globo y el satélite Lusex, que en ciertas condiciones de operación semi lineal. En las pruebas hechas por Adrián, LU1CGB, además de las señales principales, se ve como aparecen productos de intermodulación debido a las alinealidades. ( 50 KB)

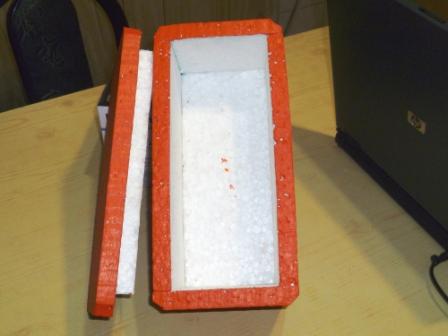

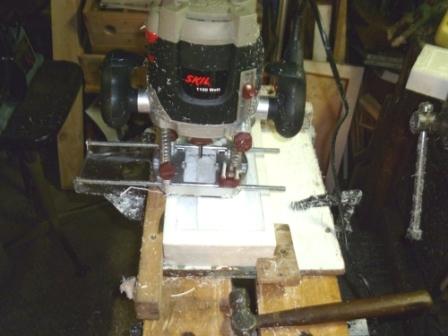

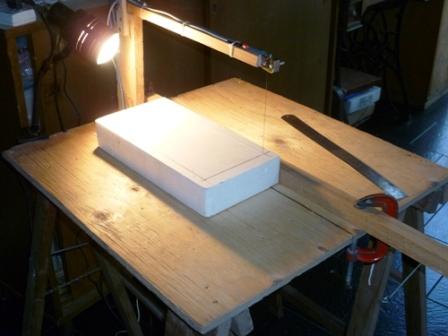

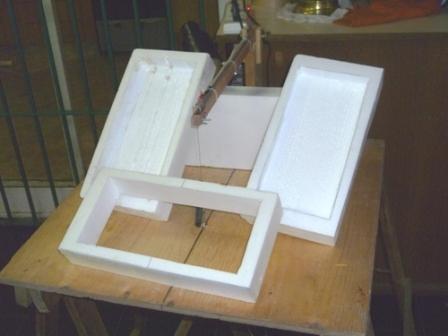

Preparación de la caja de polyfoam, por Alberto, LU1DCX.

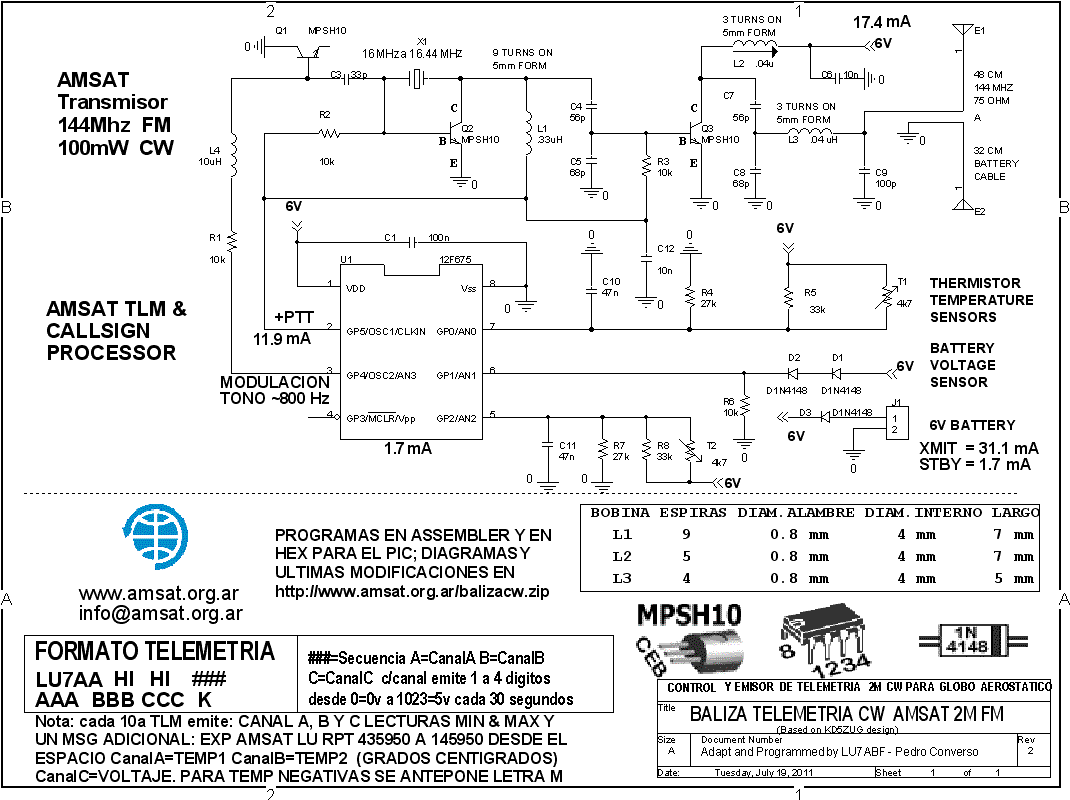

	baliza_cw.gif, diagrama de la baliza de telemetría en CW. (45 KB) baliza_cw.txt, formato de la telemetría. baliza_cw.zip, programa fuente en assembler y hexa, diagramas, fotos y referencias. (1.4 MB)
	Raul, LU5AG y Ricardo, LU4ARU, preparan una antena dipolo coaxial en el Radio Club QRM Belgrano. ( 50 KB)
	Se rebate la malla hacia atrás y se la suelda a la que proviene del cable. ( 32 KB)
	Ángel, LW3EGS y Alejandro, LW4EDA preparan soldaduras en el punto central. ( 56 KB)
	El dipolo coaxial tal como quedó armado. ( 44 KB)
	En un momento para bajar el retorn de RF por el cablea coaxial, se preparó un balun de corriente o choke de RF. ( 41 KB)
	Beatriz, LU1BDB, sostiene el dipolo relativamente alejado de piezas metálicas. ( 44 KB)
	Después de las verificaciones básicas, conectamos un transceptor y vimos dos efectos: Hay RF por la malla del coaxial. La ROE no es 1:1, pero en VHF tiene un valor aceptable para el transmisor. ( 31 KB )
	Lo mismo sucede en UHF, aunque con valores levemente mayores de ROE, que consideramos aceptables porque la línea de transmisión es corta, y en esta banda solo hay recepción. ( 22 KB )
	Un analizador de antena fue muy util para detectar la presencia de RF en malla del coaxial. (48 KB )

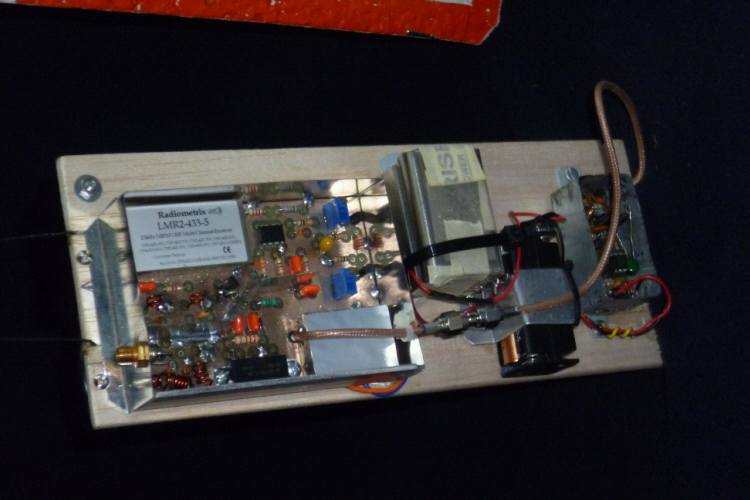

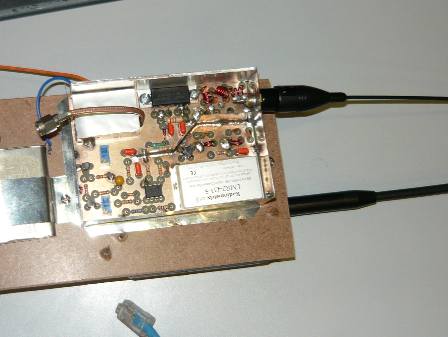

A la izquierda: Amplificador de las señales de baliza en CW y transponder.

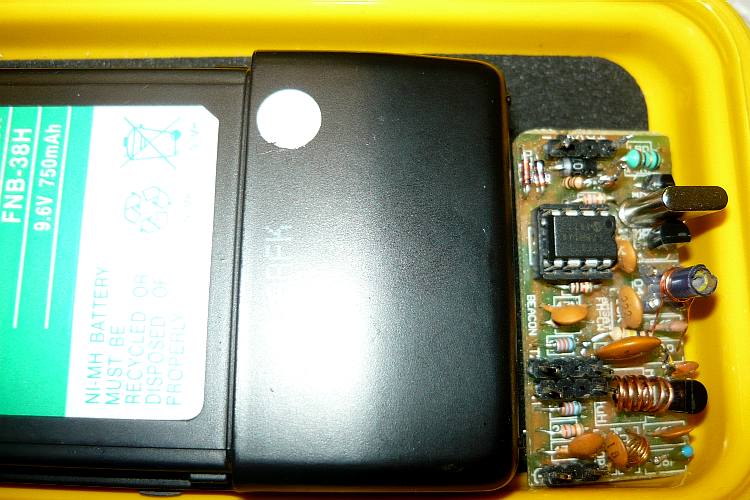

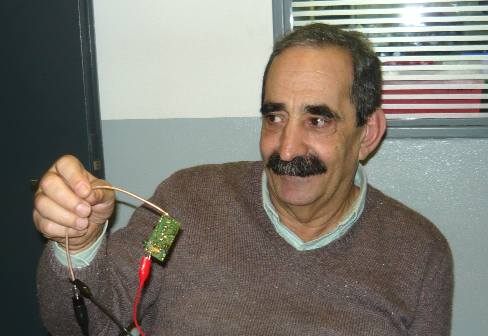

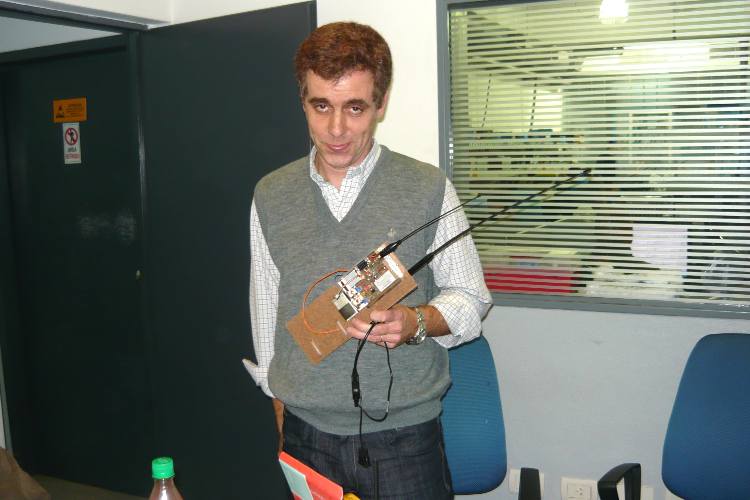

A la derecha Francisco, LU5AQV, muestra la baliza de telemetría en CW.

	Reunión del 4 de Agosto de 2011: Juan Carlos, LU9DO, prueba la configuración del AGW para monitorear los paquetes del tracker. Los tonos no salían iguales en amplitud y hubo que ajustar un parámetro para corregir ese defecto. Hacia la derecha están Raul, LU5AG; Diego, LU1AYT y Alberto, LU1DCX.( 49 KB)
	Diego, LU1AYT; Alberto, LU1DCX; Juan Carlos, LU4AGC y Pedro, LU7ABF. ( 42 KB)
	Juan Carlos, LU4AGC; Pedro, LU7ABF; Ignacio, LU1ESY y Francisco, LU5AQV. ( 41 KB)
	Pedro, LU7ABF; Ignacio, LU1ESY; Francisco, LU5AQV; Gastón, LU5AGQ y Adrián, LU1CGB. ( 49 KB)

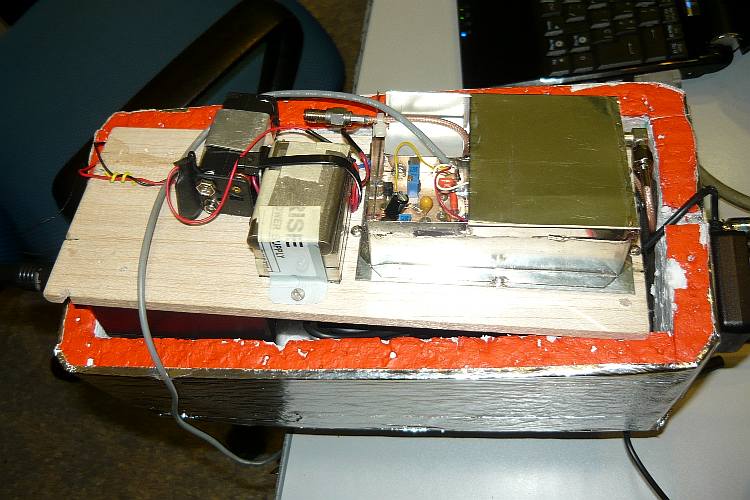

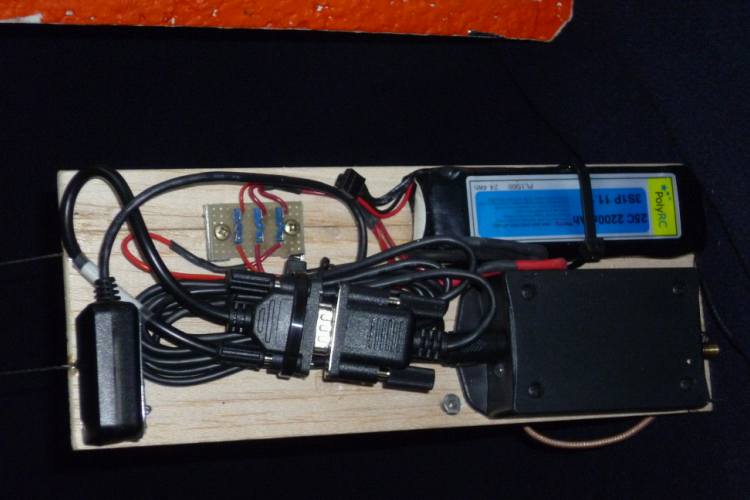

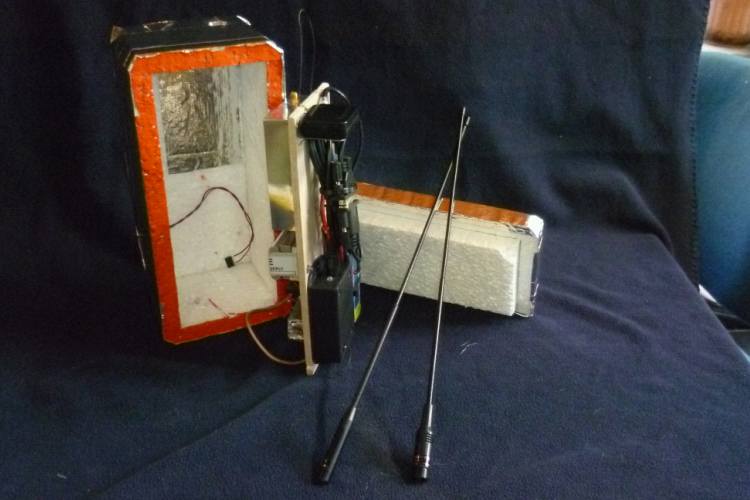

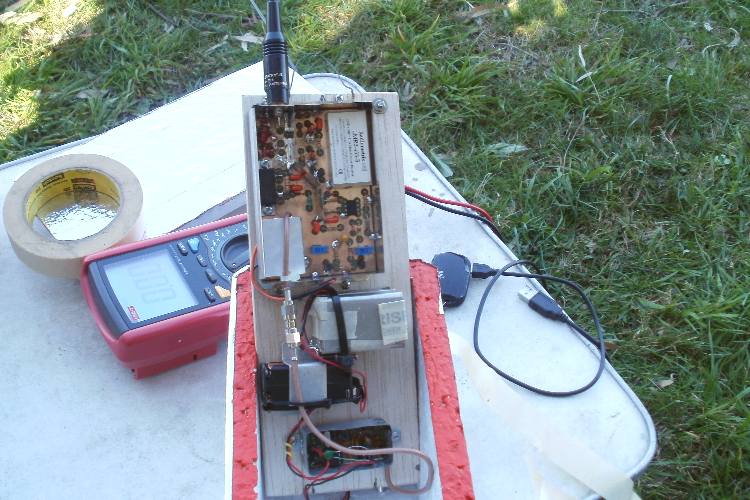

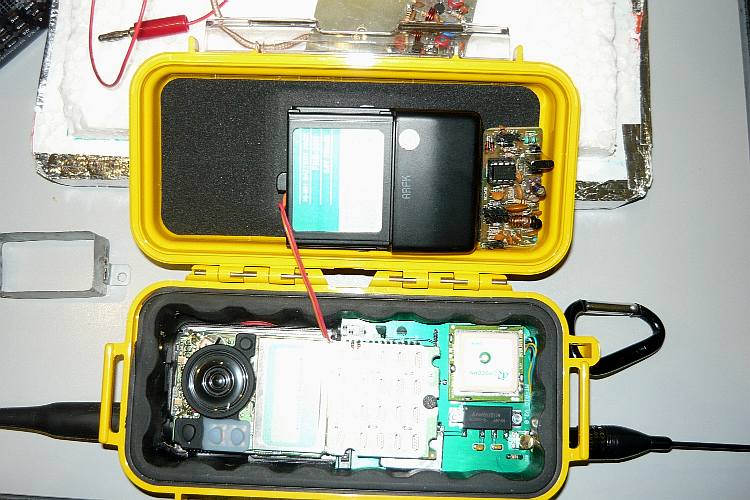

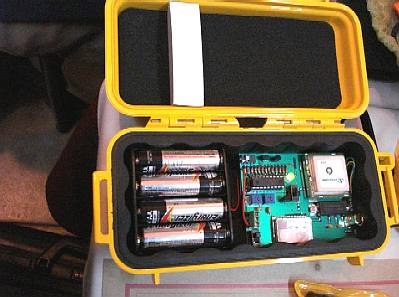

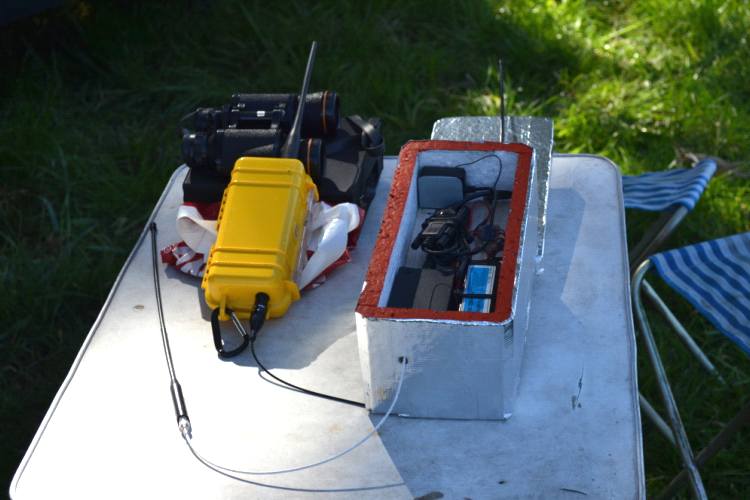

	Adrián, LU1CGB, muestra el equipo de vuelo con un importante grado de integración. ( 47 KB)

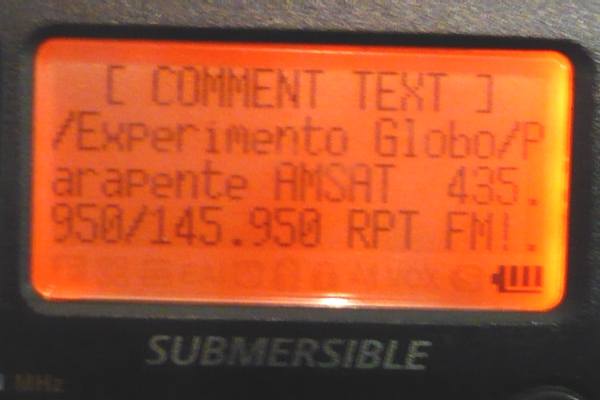

	Muestra de como se recibe el mensaje de status del tracker. ( 22 KB)

  parapente@amsat.org.ar

  http://www.amsat.org.ar

  http://www.facebook.com/Amsat.LU

  http://ukhas.org.uk

  Taller Práctico de Satélites

  Taller Práctico de Satélites

• Correo electrónico a todos los radio clubes, colegas y foros pertinentes a los que hay acceso.

•   Boletines Radiales, en fone del Radio Club QRM Belgrano, Viernes 20 hs en 3.660 y 146.880 MHz.(click para detalles)

•   Boletines Radiales, en PSK del Radio Club QRM Belgrano, diariamente 7:15, 20:00 y 22:30 hs en 3.615 MHz.

• Boletines Radiales del Radio Club Argentino, Viernes 19:30 hs en 80 metros.

• Sitios web de Amsat, Radio Club QRM Belgrano, APRS Argentina, Facebook y varios otros que colaboran mediante replicación o enlaces a la información de los mencionados.

• Es bienvenida la colaboración en la difusión de estos experimentos.


(haga click sobre las imàgenes para agrandar o bajar)

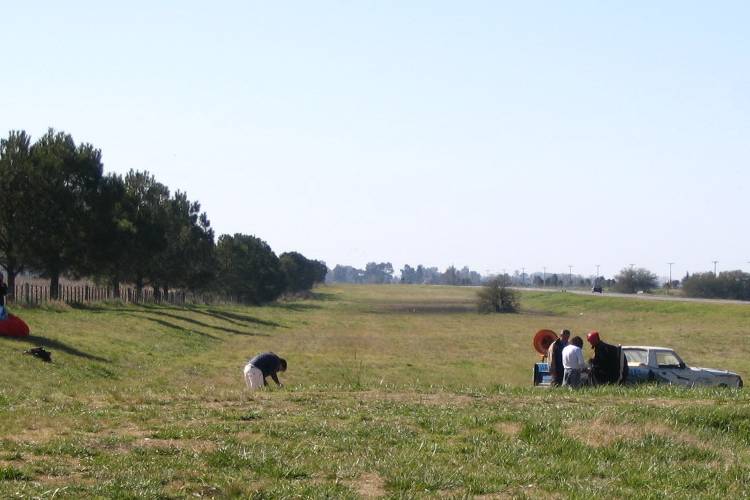

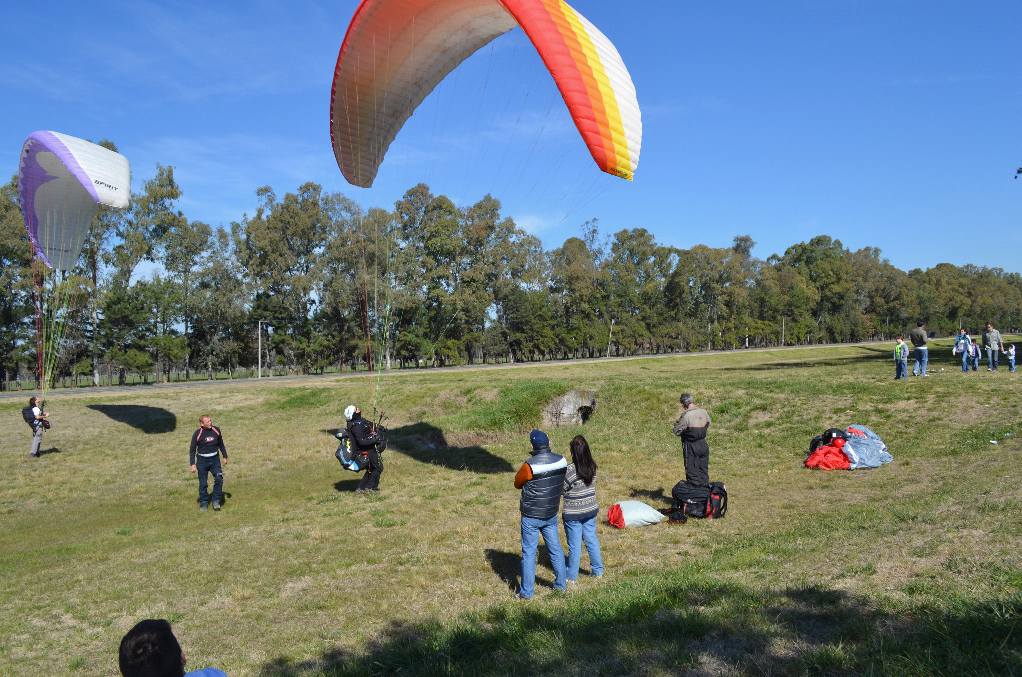

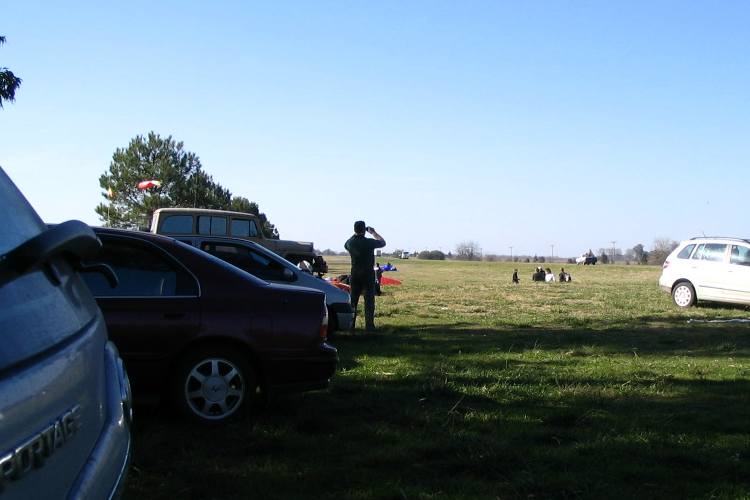

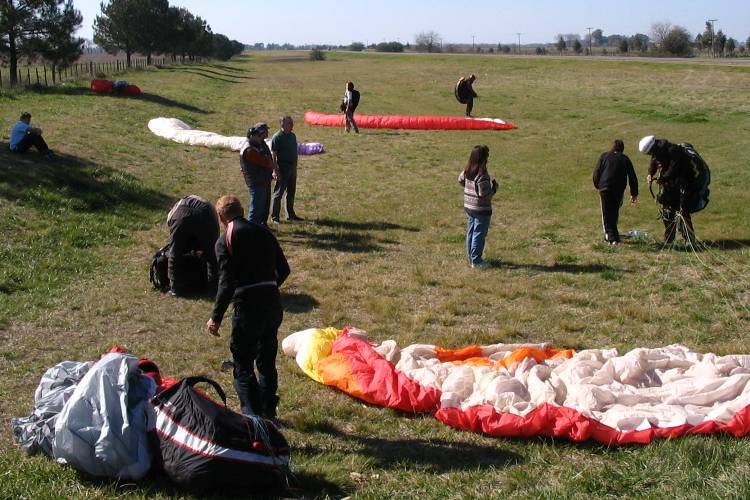

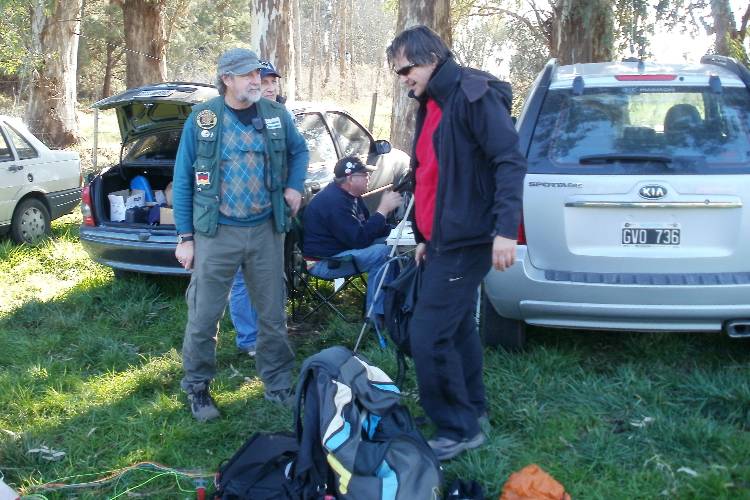

Equipo de trabajo en la zona de operación

Juan Carlos, LU9DO, operando en VHF y APRS	Gerardo, LU1AGR; Adrián, LU1CGB y su hijo; Juan Carlos, LU9DO; Juan Carlos, LU4AGC; Ángel, LU8DCF; Claudia y Alberto (Mapache), LU1DCX.
Juan Carlos, LU9DO; Adrián, LU1CGB; Ignacio, LU1ESY; Juan Carlos, LU4AGC; Ángel, LU8DCF; Claudia y Alberto (Mapache) LU1DCX.	Ignacio, LU1ESY, operando móvil / D en 7090 KHz y 147.080 MHz repetidora de LU4DXG Radio Club Zárate.

Más fotos. Haga click para agrandar o bajar.

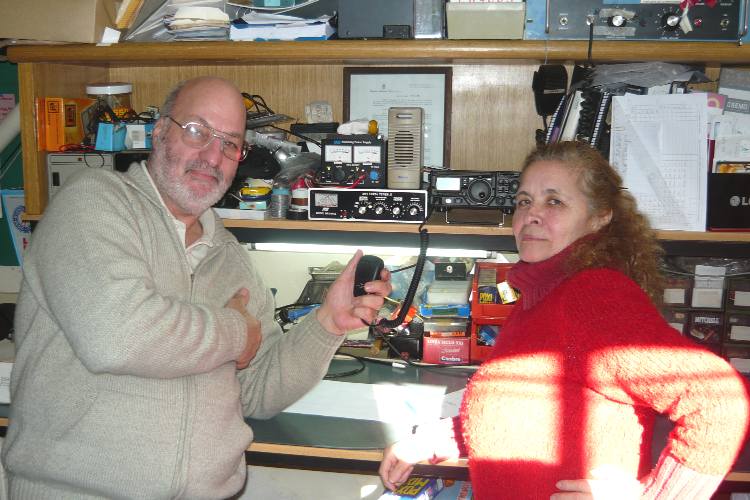

	Guillermo, LW8DTO; Beatriz, LU1BDB y LU5AG, LU5AG, frente a la estación de VHF / UHF multimodo.
	Para la operación en 7090 KHz instalamos una antena adicional, un dipolo de media onda para 40 metros, con balún y coaxil, con el cual mantuvimos comunicaciones con Ignacio, LU1ESY, quien estaba en el sitio con una estación y antena para móvil. También usamos la repetidora del Radio Club Zárate, en 146.075 MHz.
	Guillermo, LW8DTO y Beatriz, LU1BDB, operando en VHF.
	Satélite: horas después, hubo una pasada del satélite ARISSat-1, recientemente lanzado desde la ISS (Estación Espacial Internacional). Diego, LU1AYT; Jorge, LU7EBO y Erwin reciben las señales con un handy con antena de construcción casera. Por momentos se escuchó al satélite con un simple handy.

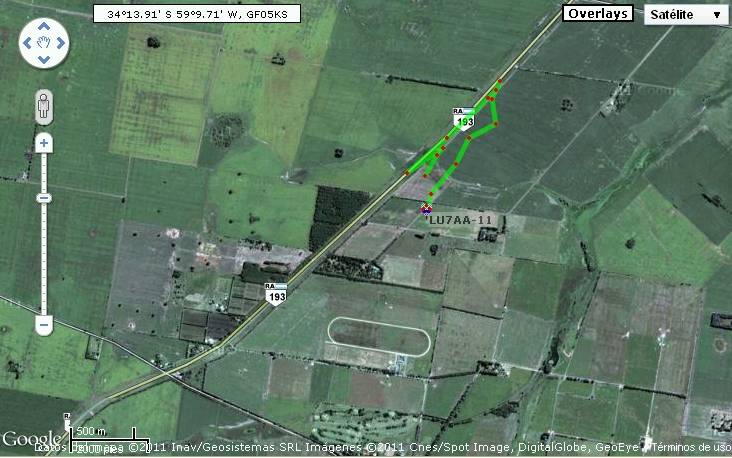

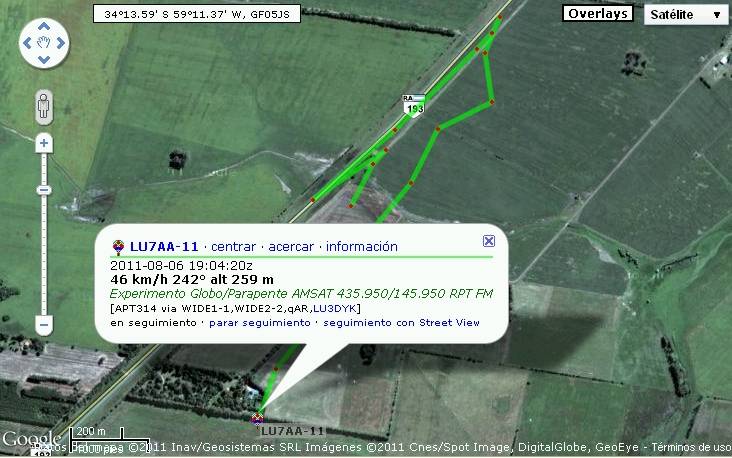

Monitoreo por LU9DO desde la zona de operaciones

Monitoreo por LU9DO desde GF05SL

Video:
Lo invitamos a ver o bajar este video reducido (2'27", 5.1 MB)

y adelantamos que hay otros u otra versión más completa en preparación,
para incluir las mismas imágenes tomadas desde una cámara adosada al casco.


Más fotos:
Click para agrandar las fotos a continuación (1024 x 768)
